實用專利
一種硫磺環保成型機
日期：2020-09-14 15:07瀏覽次數：
說 明 書 摘 要
本實用新型提供一種硫磺環保成型機，涉及化工設備領域，包括水箱，所述水箱的內部設置有攪拌運料裝置，所述攪拌運料裝置包括攪拌桿，所述攪拌桿的表面固定連接有攪拌滾輪，所述攪拌桿的一側與水箱內壁的一側轉動連接，所述攪拌桿的另一端貫穿水箱內壁的一側，所述攪拌桿的一側固定連接有第一錐形齒輪，所述第一錐形齒輪的表面嚙合連接有第二錐形齒輪。本實用新型通過設置的攪拌運料裝置有效的對切割的硫磺進行快速冷卻結晶，通過設置在水箱頂部設置的第一過濾箱和第二過濾箱，方便對冷卻的硫磺產生的氣體進行過濾反應，從而使氣體有效的過濾成無害氣體從而改善工作環境減少對人體的傷害和威脅。
1.一種硫磺環保成型機，其特征在于：包括水箱（1），所述水箱（1）的內部設置有攪拌運料裝置（2），所述攪拌運料裝置（2）包括攪拌桿（21），所述攪拌桿（21）的表面固定連接有攪拌滾輪（22），所述攪拌桿（21）的一側與水箱（1）內壁的一側轉動連接，所述攪拌桿（22）的另一端貫穿水箱（1）內壁的一側，所述攪拌桿（22）的一側固定連接有第一錐形齒輪（23），所述第一錐形齒輪（23）的表面嚙合連接有第二錐形齒輪（24），所述水箱（1）的一側固定連接有第一固定塊（28），所述第一固定塊（28）的一側固定連接有電機箱（26），所述電機箱（26）內壁的一側固定連接有第一電機（27），所述第一電機（27）的輸出端固定連接有轉桿（25），所述轉桿（25）的一側貫穿與第二錐形齒輪（24）的底部軸心處，所述轉桿（25）的一側轉動連接有第二固定塊（29），所述水箱（1）的頂部設置有切割裝置（3）。
2.根據權利要求1所述的硫磺環保成型機，其特征在于：所述切割裝置（3）包括漏斗箱（31）和第二電機（310），所述漏斗箱（31）的頂部設置有入料口（33），兩個所述漏斗箱（31）內壁的頂部固定連接有限位塊（32），所述限位塊（33）的表面滑動連接有滑塊（35），所述滑塊（35）的一側固定連接有切刀片（34），所述滑塊（35）的一側固定連接有固定桿（37），所述固定桿（37）的表面套接有彈簧（36），所述彈簧（36）的一端與漏斗箱（31）內壁的一側固定連接。
3.根據權利要求2所述的硫磺環保成型機，其特征在于：所述固定桿（37）的一側貫穿于漏斗箱（31）內壁的一側，所述固定桿（37）的一側固定連接有擋板（38），所述第二電機（310）的輸出端固定連接有凸塊（39）。
4.根據權利要求1所述的硫磺環保成型機，其特征在于：所述水箱（1）的頂部設置有廢氣出管（5），所述廢氣出管（5）的一側設置有第一過濾箱（7），所述第一過濾箱（7）內壁的兩側固定連接有第一過濾板（6）。
5.根據權利要求1所述的硫磺環保成型機，其特征在于：所述第一過濾箱（7）的內部設置有反應箱（8），所述反應箱（8）的一側設置有進氣口（9），所述反應箱（8）的頂部設置有開關閥管（10），所述開關閥管（10）的一側貫穿第一過濾箱（7）內壁的頂部，所述反應箱（8）的一側固定連接有第二過濾箱（11），所述第二過濾箱（11）內壁的兩側固定連接有過濾網（12），所述第二過濾箱（11）的一側設置有出氣管（13），所述出氣管（13）的一側貫穿于第一過濾箱（13）內壁的一側。
6.根據權利要求1所述的硫磺環保成型機，其特征在于：所述水箱（1）的一側設置有進水口（4），所述水箱（1）的一側設置有出水口（14）。
2.根據權利要求1所述的硫磺環保成型機，其特征在于：所述切割裝置（3）包括漏斗箱（31）和第二電機（310），所述漏斗箱（31）的頂部設置有入料口（33），兩個所述漏斗箱（31）內壁的頂部固定連接有限位塊（32），所述限位塊（33）的表面滑動連接有滑塊（35），所述滑塊（35）的一側固定連接有切刀片（34），所述滑塊（35）的一側固定連接有固定桿（37），所述固定桿（37）的表面套接有彈簧（36），所述彈簧（36）的一端與漏斗箱（31）內壁的一側固定連接。
3.根據權利要求2所述的硫磺環保成型機，其特征在于：所述固定桿（37）的一側貫穿于漏斗箱（31）內壁的一側，所述固定桿（37）的一側固定連接有擋板（38），所述第二電機（310）的輸出端固定連接有凸塊（39）。
4.根據權利要求1所述的硫磺環保成型機，其特征在于：所述水箱（1）的頂部設置有廢氣出管（5），所述廢氣出管（5）的一側設置有第一過濾箱（7），所述第一過濾箱（7）內壁的兩側固定連接有第一過濾板（6）。
5.根據權利要求1所述的硫磺環保成型機，其特征在于：所述第一過濾箱（7）的內部設置有反應箱（8），所述反應箱（8）的一側設置有進氣口（9），所述反應箱（8）的頂部設置有開關閥管（10），所述開關閥管（10）的一側貫穿第一過濾箱（7）內壁的頂部，所述反應箱（8）的一側固定連接有第二過濾箱（11），所述第二過濾箱（11）內壁的兩側固定連接有過濾網（12），所述第二過濾箱（11）的一側設置有出氣管（13），所述出氣管（13）的一側貫穿于第一過濾箱（13）內壁的一側。
6.根據權利要求1所述的硫磺環保成型機，其特征在于：所述水箱（1）的一側設置有進水口（4），所述水箱（1）的一側設置有出水口（14）。
一種硫磺環保成型機
技術領域
本實用新型涉及化工設備領域，尤其涉及一種硫磺環保成型機。
背景技術
在石化煉油工業排出的廢氣中含有大量硫化物煙氣，這不僅會污染空氣，而且也是一種資源損失，為此，各單位均配套設置具有回收硫化物的脫硫裝置，脫出的液態硫磺變廢為寶，既解決了外排廢氣的環保達標問題，又便于硫化物的回收再利用。
對產生的硫磺進行回收，目前通用的硫磺切片機是利用滾筒和刮刀組成，硫磺的成型和出料是在敞口下進行，硫磺的氣味沒有得到有效控制，且水下集體水冷效果緩慢，達不到環保和高效要求，因此廠區工作環境差。
實用新型內容
本實用新型的目的在于提供一種硫磺環保成型機，以解決上述技術問題。
本實用新型為解決上述技術問題，采用以下技術方案來實現：一種硫磺環保成型機,包括水箱，所述水箱的內部設置有攪拌運料裝置，所述攪拌運料裝置包括攪拌桿，所述攪拌桿的表面固定連接有攪拌滾輪，所述攪拌桿的一側與水箱內壁的一側轉動連接，所述攪拌桿的另一端貫穿水箱內壁的一側，所述攪拌桿的一側固定連接有第一錐形齒輪，所述第一錐形齒輪的表面嚙合連接有第二錐形齒輪，所述水箱的一側固定連接有第一固定塊，所述第一固定塊的一側固定連接有電機箱，所述電機箱內壁的一側固定連接有第一電機，所述第一電機的輸出端固定連接有轉桿，所述轉桿的一側貫穿與第二錐形齒輪的底部軸心處，所述轉桿的一側轉動連接有第二固定塊，所述水箱的頂部設置有切割裝置。
進一步地，所述切割裝置包括漏斗箱和第二電機，所述漏斗箱的頂部設置有入料口，兩個所述漏斗箱內壁的頂部固定連接有限位塊，所述限位塊的表面滑動連接有滑塊，所述滑塊的一側固定連接有切刀片，所述滑塊的一側固定連接有固定桿，所述固定桿的表面套接有彈簧，所述彈簧的一端與漏斗箱內壁的一側固定連接。
進一步地，所述固定桿的一側貫穿于漏斗箱內壁的一側，所述固定桿的一側固定連接有擋板，所述第二電機的輸出端固定連接有凸塊。
進一步地，所述水箱的頂部設置有廢氣出管，所述廢氣出管的一側設置有第一過濾箱，所述第一過濾箱內壁的兩側固定連接有第一過濾板。
進一步地，所述第一過濾箱的內部設置有反應箱，所述反應箱的一側設置有進氣口，所述反應箱的頂部設置有開關閥管，所述開關閥管的一側貫穿第一過濾箱內壁的頂部，所述反應箱的一側固定連接有第二過濾箱，所述第二過濾箱內壁的兩側固定連接有過濾網，所述第二過濾箱的一側設置有出氣管，所述出氣管的一側貫穿于第一過濾箱內壁的一側。
進一步地，所述水箱的一側設置有進水口，所述水箱的一側設置有出水口。
本實用新型的有益效果是：
本實用新型通過設置的攪拌運料裝置有效的對切割的硫磺進行快速冷卻結晶，通過設置在水箱頂部設置的第一過濾箱和第二過濾箱，方便對冷卻的硫磺產生的氣體進行過濾反應，從而使氣體有效的過濾成無害氣體從而改善工作環境減少對人體的傷害和威脅。
附圖說明

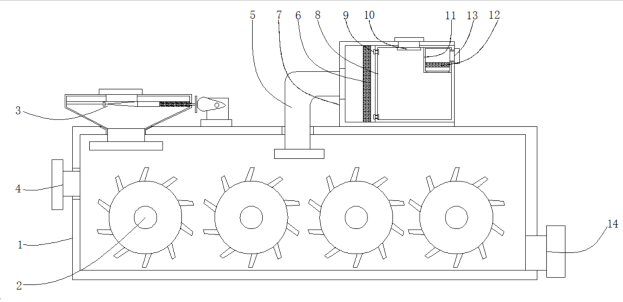

圖1為本實用新型的整體剖視結構示意圖；

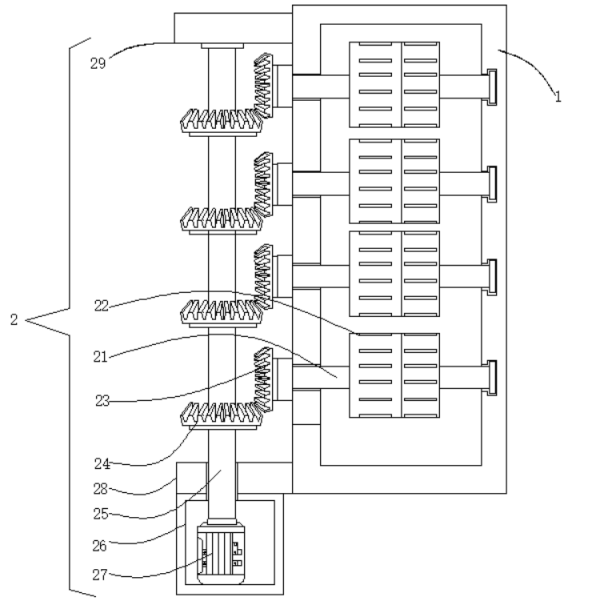

圖2為本實用新型的攪拌運料裝置內部結構示意圖；

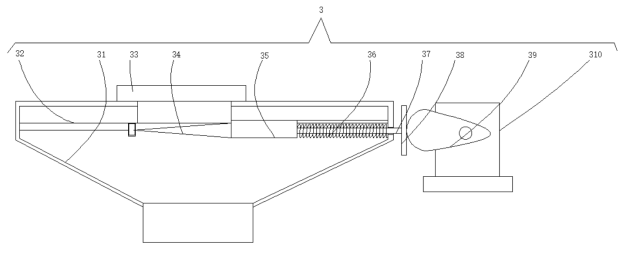

圖3為本實用新型的切割裝置內部結構示意圖。
附圖標記：1-水箱、2-攪拌運料裝置、21-攪拌桿、22-攪拌滾輪、23-第一錐形齒輪、24-第二錐形齒輪、25-轉桿、26-電機箱、27-第一電機、28-第一固定塊、29-第二固定塊、3-切割裝置、31-漏斗箱、32-限位塊、33-入料口、34-切刀片、35-滑塊、36-彈簧、37-固定桿、38-擋板、39-凸塊、310-第二電機、4-進水口、5-廢氣出管、6-第一過濾板、7-第一過濾箱、8-反應箱、9-進氣口、10-開關閥管、11-第二過濾箱、12-過濾網、13-出氣管、14-出水口。
具體實施方式
為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施例和附圖，進一步闡述本實用新型，但下述實施例僅僅為本實用新型的優選實施例，并非全部。基于實施方式中的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得其它實施例，都屬于本發明的保護范圍。
下面結合附圖描述本實用新型的具體實施例。
如圖1-3所示，一種硫磺環保成型機，包括水箱1，所述水箱1的內部設置有攪拌運料裝置2，所述攪拌運料裝置2包括攪拌桿21，所述攪拌桿21的表面固定連接有攪拌滾輪22，所述攪拌桿21的一側與水箱1內壁的一側轉動連接，所述攪拌桿21的另一端貫穿水箱1內壁的一側，所述攪拌桿21的一側固定連接有第一錐形齒輪23，所述第一錐形齒輪23的表面嚙合連接有第二錐形齒輪24，所述水箱1的一側固定連接有第一固定塊28，所述第一固定塊28的一側固定連接有電機箱26，所述電機箱26內壁的一側固定連接有第一電機27，所述第一電機27的輸出端固定連接有轉桿25，所述轉桿25的一側貫穿與第二錐形齒輪24的底部軸心處，所述轉桿25的一側轉動連接有第二固定塊29，所述水箱1的頂部設置有切割裝置3。
第一錐形齒輪23位于水箱1的外部，攪拌桿21的一側貫穿水箱1內部的一側且1與貫穿面轉動連接。
所述切割裝置3包括漏斗箱31和第二電機310，所述漏斗箱31的頂部設置有入料口33，兩個所述漏斗箱31內壁的頂部固定連接有限位塊32，所述限位塊32的表面滑動連接有滑塊35，所述滑塊35的一側固定連接有切刀片34，所述滑塊35的一側固定連接有固定桿37，所述固定桿37的表面套接有彈簧36，所述彈簧36的一端與漏斗箱31內壁的一側固定連接。
第二電機310的底部與水箱1的頂部固定連接，入料口33貫穿漏斗箱31的頂部且延伸至其內部，且延伸的入料口33的兩側固定連接著限位塊32，限位塊32右側的底部滑動連接滑塊35，彈簧36的一側與滑塊35的右側固定連接，漏斗箱31的底部貫穿水箱1的頂部且漏斗箱31的底部設置有出孔。
所述固定桿37的一側貫穿于漏斗箱31內壁的一側，所述固定桿37的一側固定連接有擋板38，所述第二電機310的輸出端固定連接有凸塊39。
擋板38位于漏斗箱31的右側外部。
所述水箱1的頂部設置有廢氣出管5，所述廢氣出管5的一側設置有第一過濾箱7，所述第一過濾箱7內壁的兩側固定連接有第一過濾板6。
第一過濾板6豎直固定第一過濾箱7的內壁的左側。
所述第一過濾箱7的內部設置有反應箱8，所述反應箱8的一側設置有進氣口9，所述反應箱8的頂部設置有開關閥管10，所述開關閥管10的一側貫穿第一過濾箱7內壁的頂部，所述反應箱8的一側固定連接有第二過濾箱11，所述第二過濾箱11內壁的兩側固定連接有過濾網12，所述第二過濾箱11的一側設置有出氣管13，所述出氣管13的一側貫穿于第一過濾箱7內壁的一側。
第二過濾箱11設置再反應箱8內壁的右上角且底部設置有孔。
所述水箱1的一側設置有進水口4，所述水箱1的一側設置有出水口14。
進水口4與出水口14均設置有閥門。
工作原理：將硫磺通過切割裝置3包括的入料口33進入漏斗箱31的內部，再通過在漏斗箱31內壁的頂部設置的限位塊32，通過入料口33兩側固定連接的限位塊32，通過限位塊32表面滑動連接的滑塊35，通過滑塊35兩側分別固定連接的切刀片34和固定桿37，再通過第二電機310輸出端固定連接的凸塊39抵動固定桿37一側固定連接的擋板38，從而使固定桿37移動，通過固定桿37使滑塊35移動，通過滑塊35一側固定連接的切刀片34對硫磺進行切割，切割的硫磺通過漏斗箱31的底部設置的開口使其進入水箱1的內部。
通過啟動水箱1一側固定連接的電機箱26內壁的一側固定連接的第一電機27，通過第一電機27的輸出軸轉動使其一側固定連接的轉桿25轉動，通過轉桿25轉動使其表面固定固定連接的多個第二錐形齒輪24轉動，通過第二錐形齒輪24轉動使其表面嚙合連接的第一錐形齒輪23轉動，通過第一錐形齒輪23轉動使其右側固定連接的攪拌桿21轉動，通過攪拌桿21貫穿水箱1的一側且貫穿水箱1的表面轉動連接，攪拌桿21的另一側與水箱1內壁的右側轉動連接，通過攪拌桿21轉動使其表面固定連接的攪拌滾輪22轉動，攪拌滾輪22轉動使水箱1內部的硫磺快速結晶，通過水箱1右側設置的出水口14進行排除。
水冷的硫磺產生的氣體通過水箱1頂部設置上的廢氣出管5進行收集，使廢氣通過廢氣出管5進入到第一過濾箱7內部設置的第一過濾板6進行過濾，過濾的氣體通過第一過濾箱7內部設置的反應箱8內部進行無害反應，可通過其頂部設置的開關閥管10進行加反應劑，通過反應的氣體進入反應箱8的右上方設置的第二過濾箱11，通過第二過濾箱11內部設置的過濾網12再進行過濾，通過出氣管13進行排出。
在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征之 “上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。
以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的僅為本實用新型的優選例，并不用來限制本實用新型，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
技術領域
本實用新型涉及化工設備領域，尤其涉及一種硫磺環保成型機。
背景技術
在石化煉油工業排出的廢氣中含有大量硫化物煙氣，這不僅會污染空氣，而且也是一種資源損失，為此，各單位均配套設置具有回收硫化物的脫硫裝置，脫出的液態硫磺變廢為寶，既解決了外排廢氣的環保達標問題，又便于硫化物的回收再利用。
對產生的硫磺進行回收，目前通用的硫磺切片機是利用滾筒和刮刀組成，硫磺的成型和出料是在敞口下進行，硫磺的氣味沒有得到有效控制，且水下集體水冷效果緩慢，達不到環保和高效要求，因此廠區工作環境差。
實用新型內容
本實用新型的目的在于提供一種硫磺環保成型機，以解決上述技術問題。
本實用新型為解決上述技術問題，采用以下技術方案來實現：一種硫磺環保成型機,包括水箱，所述水箱的內部設置有攪拌運料裝置，所述攪拌運料裝置包括攪拌桿，所述攪拌桿的表面固定連接有攪拌滾輪，所述攪拌桿的一側與水箱內壁的一側轉動連接，所述攪拌桿的另一端貫穿水箱內壁的一側，所述攪拌桿的一側固定連接有第一錐形齒輪，所述第一錐形齒輪的表面嚙合連接有第二錐形齒輪，所述水箱的一側固定連接有第一固定塊，所述第一固定塊的一側固定連接有電機箱，所述電機箱內壁的一側固定連接有第一電機，所述第一電機的輸出端固定連接有轉桿，所述轉桿的一側貫穿與第二錐形齒輪的底部軸心處，所述轉桿的一側轉動連接有第二固定塊，所述水箱的頂部設置有切割裝置。
進一步地，所述切割裝置包括漏斗箱和第二電機，所述漏斗箱的頂部設置有入料口，兩個所述漏斗箱內壁的頂部固定連接有限位塊，所述限位塊的表面滑動連接有滑塊，所述滑塊的一側固定連接有切刀片，所述滑塊的一側固定連接有固定桿，所述固定桿的表面套接有彈簧，所述彈簧的一端與漏斗箱內壁的一側固定連接。
進一步地，所述固定桿的一側貫穿于漏斗箱內壁的一側，所述固定桿的一側固定連接有擋板，所述第二電機的輸出端固定連接有凸塊。
進一步地，所述水箱的頂部設置有廢氣出管，所述廢氣出管的一側設置有第一過濾箱，所述第一過濾箱內壁的兩側固定連接有第一過濾板。
進一步地，所述第一過濾箱的內部設置有反應箱，所述反應箱的一側設置有進氣口，所述反應箱的頂部設置有開關閥管，所述開關閥管的一側貫穿第一過濾箱內壁的頂部，所述反應箱的一側固定連接有第二過濾箱，所述第二過濾箱內壁的兩側固定連接有過濾網，所述第二過濾箱的一側設置有出氣管，所述出氣管的一側貫穿于第一過濾箱內壁的一側。
進一步地，所述水箱的一側設置有進水口，所述水箱的一側設置有出水口。
本實用新型的有益效果是：
本實用新型通過設置的攪拌運料裝置有效的對切割的硫磺進行快速冷卻結晶，通過設置在水箱頂部設置的第一過濾箱和第二過濾箱，方便對冷卻的硫磺產生的氣體進行過濾反應，從而使氣體有效的過濾成無害氣體從而改善工作環境減少對人體的傷害和威脅。
附圖說明
圖1為本實用新型的整體剖視結構示意圖；
圖2為本實用新型的攪拌運料裝置內部結構示意圖；
圖3為本實用新型的切割裝置內部結構示意圖。
附圖標記：1-水箱、2-攪拌運料裝置、21-攪拌桿、22-攪拌滾輪、23-第一錐形齒輪、24-第二錐形齒輪、25-轉桿、26-電機箱、27-第一電機、28-第一固定塊、29-第二固定塊、3-切割裝置、31-漏斗箱、32-限位塊、33-入料口、34-切刀片、35-滑塊、36-彈簧、37-固定桿、38-擋板、39-凸塊、310-第二電機、4-進水口、5-廢氣出管、6-第一過濾板、7-第一過濾箱、8-反應箱、9-進氣口、10-開關閥管、11-第二過濾箱、12-過濾網、13-出氣管、14-出水口。
具體實施方式
為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施例和附圖，進一步闡述本實用新型，但下述實施例僅僅為本實用新型的優選實施例，并非全部。基于實施方式中的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得其它實施例，都屬于本發明的保護范圍。
下面結合附圖描述本實用新型的具體實施例。
如圖1-3所示，一種硫磺環保成型機，包括水箱1，所述水箱1的內部設置有攪拌運料裝置2，所述攪拌運料裝置2包括攪拌桿21，所述攪拌桿21的表面固定連接有攪拌滾輪22，所述攪拌桿21的一側與水箱1內壁的一側轉動連接，所述攪拌桿21的另一端貫穿水箱1內壁的一側，所述攪拌桿21的一側固定連接有第一錐形齒輪23，所述第一錐形齒輪23的表面嚙合連接有第二錐形齒輪24，所述水箱1的一側固定連接有第一固定塊28，所述第一固定塊28的一側固定連接有電機箱26，所述電機箱26內壁的一側固定連接有第一電機27，所述第一電機27的輸出端固定連接有轉桿25，所述轉桿25的一側貫穿與第二錐形齒輪24的底部軸心處，所述轉桿25的一側轉動連接有第二固定塊29，所述水箱1的頂部設置有切割裝置3。
第一錐形齒輪23位于水箱1的外部，攪拌桿21的一側貫穿水箱1內部的一側且1與貫穿面轉動連接。
所述切割裝置3包括漏斗箱31和第二電機310，所述漏斗箱31的頂部設置有入料口33，兩個所述漏斗箱31內壁的頂部固定連接有限位塊32，所述限位塊32的表面滑動連接有滑塊35，所述滑塊35的一側固定連接有切刀片34，所述滑塊35的一側固定連接有固定桿37，所述固定桿37的表面套接有彈簧36，所述彈簧36的一端與漏斗箱31內壁的一側固定連接。
第二電機310的底部與水箱1的頂部固定連接，入料口33貫穿漏斗箱31的頂部且延伸至其內部，且延伸的入料口33的兩側固定連接著限位塊32，限位塊32右側的底部滑動連接滑塊35，彈簧36的一側與滑塊35的右側固定連接，漏斗箱31的底部貫穿水箱1的頂部且漏斗箱31的底部設置有出孔。
所述固定桿37的一側貫穿于漏斗箱31內壁的一側，所述固定桿37的一側固定連接有擋板38，所述第二電機310的輸出端固定連接有凸塊39。
擋板38位于漏斗箱31的右側外部。
所述水箱1的頂部設置有廢氣出管5，所述廢氣出管5的一側設置有第一過濾箱7，所述第一過濾箱7內壁的兩側固定連接有第一過濾板6。
第一過濾板6豎直固定第一過濾箱7的內壁的左側。
所述第一過濾箱7的內部設置有反應箱8，所述反應箱8的一側設置有進氣口9，所述反應箱8的頂部設置有開關閥管10，所述開關閥管10的一側貫穿第一過濾箱7內壁的頂部，所述反應箱8的一側固定連接有第二過濾箱11，所述第二過濾箱11內壁的兩側固定連接有過濾網12，所述第二過濾箱11的一側設置有出氣管13，所述出氣管13的一側貫穿于第一過濾箱7內壁的一側。
第二過濾箱11設置再反應箱8內壁的右上角且底部設置有孔。
所述水箱1的一側設置有進水口4，所述水箱1的一側設置有出水口14。
進水口4與出水口14均設置有閥門。
工作原理：將硫磺通過切割裝置3包括的入料口33進入漏斗箱31的內部，再通過在漏斗箱31內壁的頂部設置的限位塊32，通過入料口33兩側固定連接的限位塊32，通過限位塊32表面滑動連接的滑塊35，通過滑塊35兩側分別固定連接的切刀片34和固定桿37，再通過第二電機310輸出端固定連接的凸塊39抵動固定桿37一側固定連接的擋板38，從而使固定桿37移動，通過固定桿37使滑塊35移動，通過滑塊35一側固定連接的切刀片34對硫磺進行切割，切割的硫磺通過漏斗箱31的底部設置的開口使其進入水箱1的內部。
通過啟動水箱1一側固定連接的電機箱26內壁的一側固定連接的第一電機27，通過第一電機27的輸出軸轉動使其一側固定連接的轉桿25轉動，通過轉桿25轉動使其表面固定固定連接的多個第二錐形齒輪24轉動，通過第二錐形齒輪24轉動使其表面嚙合連接的第一錐形齒輪23轉動，通過第一錐形齒輪23轉動使其右側固定連接的攪拌桿21轉動，通過攪拌桿21貫穿水箱1的一側且貫穿水箱1的表面轉動連接，攪拌桿21的另一側與水箱1內壁的右側轉動連接，通過攪拌桿21轉動使其表面固定連接的攪拌滾輪22轉動，攪拌滾輪22轉動使水箱1內部的硫磺快速結晶，通過水箱1右側設置的出水口14進行排除。
水冷的硫磺產生的氣體通過水箱1頂部設置上的廢氣出管5進行收集，使廢氣通過廢氣出管5進入到第一過濾箱7內部設置的第一過濾板6進行過濾，過濾的氣體通過第一過濾箱7內部設置的反應箱8內部進行無害反應，可通過其頂部設置的開關閥管10進行加反應劑，通過反應的氣體進入反應箱8的右上方設置的第二過濾箱11，通過第二過濾箱11內部設置的過濾網12再進行過濾，通過出氣管13進行排出。
在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征之 “上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。
以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的僅為本實用新型的優選例，并不用來限制本實用新型，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
圖 1
圖 2
圖 3
